به عنوان تامین کننده کابل YJV ولتاژ پایین، شناسایی دقیق توالی فاز این کابل ها برای اطمینان از عملکرد صحیح سیستم های الکتریکی بسیار مهم است. در این پست وبلاگ، من یک راهنمای جامع در مورد چگونگی شناسایی توالی فاز کابل YJV ولتاژ پایین ارائه خواهم کرد که هم برای تکنسین ها و هم برای خریداران ضروری است.
آشنایی با کابل ولتاژ پایین YJV
قبل از پرداختن به شناسایی توالی فاز، مهم است که ماهیت آن را درک کنیدکابل YJV ولتاژ پایین. کابل های YJV به طور گسترده در سیستم های قدرت الکتریکی برای انتقال و توزیع برق استفاده می شود. "YJ" در YJV مخفف عایق پلی اتیلن متقاطع است که خواص الکتریکی و مکانیکی عالی را ارائه می دهد. "V" نشان دهنده غلاف پلی وینیل کلرید است که از عوامل محیطی محافظت می کند. کابل های ولتاژ پایین YJV برای استفاده در سیستم هایی با ولتاژ نامی معمولاً تا 0.6/1kV طراحی شده اند.
چرا توالی فاز را شناسایی کنیم؟
شناسایی توالی فاز صحیح به چند دلیل حیاتی است. در یک سیستم الکتریکی سه فاز، توالی فاز جهت چرخش موتورها را تعیین می کند. اگر توالی فاز نادرست باشد، موتورها ممکن است در جهت اشتباه کار کنند که منجر به آسیب تجهیزات و ناکارآمدی عملیاتی شود. علاوه بر این، توالی فاز مناسب برای عملکرد متعادل بارهای الکتریکی، جلوگیری از گرمای بیش از حد و خرابی زودرس قطعات ضروری است.
روشهایی برای شناسایی توالی فازها
1. بازرسی بصری
اولین گام در شناسایی توالی فاز می تواند یک بازرسی بصری باشد. بسیاری از کابل های ولتاژ پایین YJV دارای کد رنگی برای نمایش فازهای مختلف هستند. در یک سیستم سه فاز استاندارد:
- فاز A اغلب با رنگ زرد نشان داده می شود.
- فاز B معمولا آبی است.
- فاز C معمولا قرمز است.
با این حال، توجه به این نکته مهم است که استانداردهای کدگذاری رنگ ممکن است بسته به منطقه و کاربرد خاص متفاوت باشد. به عنوان مثال، در برخی مناطق، رنگ فاز B ممکن است سیاه باشد. بنابراین، برای اطلاعات دقیق رنگ - کدگذاری، همیشه به کدهای برق محلی و مشخصات سازنده کابل مراجعه کنید.
هنگام بازرسی بصری کابل، به دنبال علائم روی عایق باشید. برخی از کابلها ممکن است دارای برچسبهایی باشند که شماره فاز یا نوارهای رنگی را در طول کابل نشان میدهند. به عنوان مثال،کابل Xlpe Yjv 1x150، که نوعی کابل YJV ولتاژ پایین است، ممکن است دارای علامت های متمایز برای کمک به شناسایی فاز باشد.
2. استفاده از نشانگر توالی فاز
نشانگر توالی فاز یک ابزار تخصصی است که برای تعیین توالی فاز یک سیستم الکتریکی سه فاز طراحی شده است. با مقایسه ولتاژهای نسبی و زاویه فاز سه فاز کار می کند.
در اینجا نحوه استفاده از نشانگر توالی فاز آمده است:
- اول ایمنی: قبل از استفاده از نشانگر، مطمئن شوید که منبع تغذیه کابل خاموش است. از وسایل ایمنی مناسب مانند دستکش عایق استفاده کنید.
- پروب ها را وصل کنید: سه پروب نشانگر توالی فاز را به سه هادی کابل YJV ولتاژ پایین وصل کنید. نشانگر معمولاً دارای علائم واضحی است که نشان می دهد کدام پروب باید به کدام فاز وصل شود.
- روشن کردن: پس از اتصال پروب ها، برق کابل را روشن کنید. نشانگر توالی فاز، توالی فاز را معمولاً با استفاده از چراغ ها یا بازخوانی های دیجیتال نمایش می دهد. اگر نشانگر دنباله را به صورت A - B - C نشان دهد، به این معنی است که مراحل به ترتیب صحیح هستند. اگر دنباله متفاوتی را نشان می دهد، مثلاً A - C - B را نشان می دهد، آنگاه توالی فاز نادرست است.
3. اندازه گیری ولتاژ و جریان
اگر نشانگر توالی فاز در دسترس نیست، می توانید ولتاژ و جریان را در سه فاز اندازه گیری کنید تا توالی فاز را تعیین کنید. این روش مستلزم آگاهی کمی بیشتر از اصول الکتریکی و استفاده از مولتی متر یا آنالایزر قدرت است.
- اندازه گیری ولتاژ: ولتاژ بین هر جفت هادی را اندازه گیری کنید. در یک سیستم سه فاز متعادل، ولتاژ خط به خط باید برابر باشد. اگر ولتاژها به طور قابل توجهی متفاوت باشند، می تواند نشان دهنده مشکل در توالی فاز یا نقص در کابل باشد.
- اندازه گیری جریان: جریان را در هر فاز اندازه گیری کنید. در یک سیستم متعادل، جریان در سه فاز باید از نظر بزرگی برابر باشد اما در فاز 120 درجه جابجا شود. برای اندازه گیری جریان بدون نیاز به قطع مدار، می توانید از آمپرمتر گیره دار استفاده کنید.
با تجزیه و تحلیل اندازه گیری های ولتاژ و جریان، می توانید دنباله فاز را تعیین کنید. به عنوان مثال، اگر جریان در فاز A قبل از فاز B به اوج خود برسد و فاز B قبل از فاز C به اوج خود برسد، توالی فاز A - B - C است.
ملاحظات ویژه برایکابل 4 هسته ای Xlpe 16 میلی متری

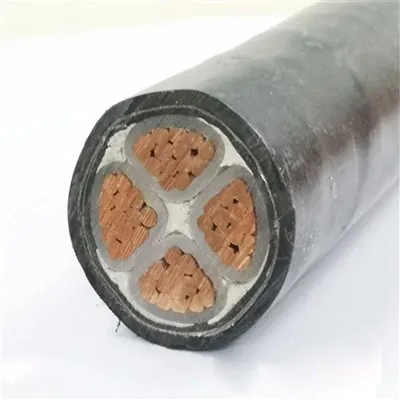

کابل 16 میلی متری 4 هسته ای Xlpe یک نوع رایج کابل YJV ولتاژ پایین است. در کابل 4 هسته ای از سه هسته برای سه فاز (A، B و C) و هسته چهارم اغلب به عنوان هادی خنثی استفاده می شود.
هنگام شناسایی توالی فاز در یک کابل 4 هسته ای، به هادی خنثی توجه ویژه ای داشته باشید. هادی خنثی باید به راحتی از هادی های فاز، اغلب با رنگ آن (معمولا سیاه یا سفید) قابل تشخیص باشد. مطمئن شوید که خنثی را با یکی از مراحل در طول فرآیند شناسایی اشتباه نگیرید.
نتیجه گیری
شناسایی دقیق توالی فاز کابل YJV ولتاژ پایین برای عملکرد ایمن و کارآمد سیستم های الکتریکی ضروری است. خواه تکنسینی باشید که یک سیستم الکتریکی جدید را نصب می کند یا خریدار که به دنبال اطمینان از کیفیت کابل هایی است که خریداری می کنید، درک روش های شناسایی توالی فاز بسیار مهم است.
اگر در بازار کابل های ولتاژ پایین YJV با کیفیت بالا هستید یا به اطلاعات بیشتری در مورد شناسایی توالی فاز نیاز دارید، برای بحث دقیق با ما تماس بگیرید. ما متعهد به ارائه بهترین محصولات و پشتیبانی فنی برای رفع نیازهای برقی شما هستیم.
مراجع
- کتابچه راهنمای نصب برق، اشنایدر الکتریک
- کد ملی برق (NEC)، انجمن ملی حفاظت از آتش
