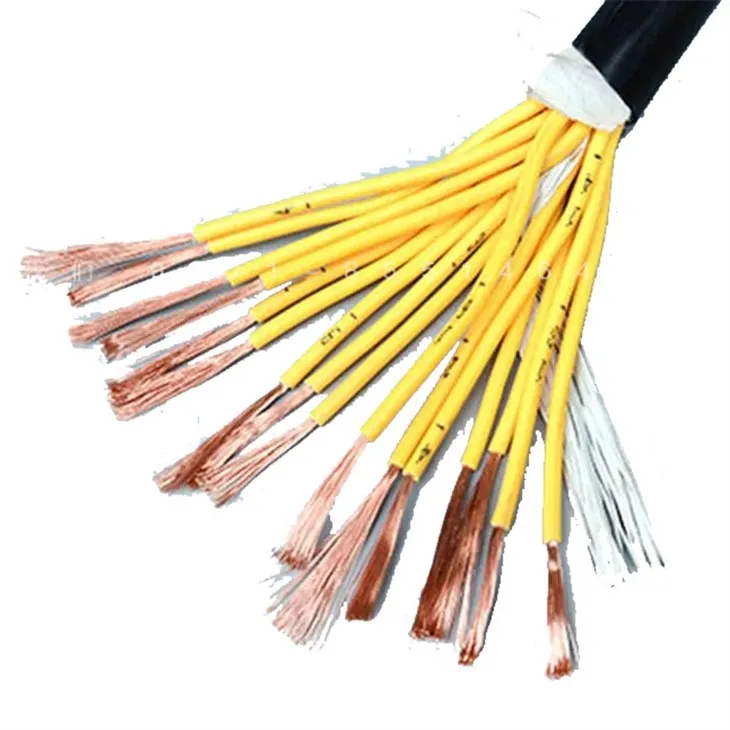

سیم های کنترل پنل کابل های چند رسانایی هستند که در اتوماسیون و کاربردهای ابزار دقیق استفاده می شوند. سیم های کنترل پنل می توانند انتقال فرآیندهای خودکار را اندازه گیری و تنظیم کنند. سیم های کنترل پنل اغلب دارای رتبه بندی UL و/یا درجه بندی CSA هستند.
کابل کنترل روشنایی PVC، کابل کنترل با روکش PVC عایق بندی شده. k: کابل کنترل، v اول: مواد عایق پلی وینیل کلرید، v دوم: مواد غلاف پلی وینیل کلرید، p: کابل محافظ، یک لایه محافظ فلزی در کابل وجود دارد.

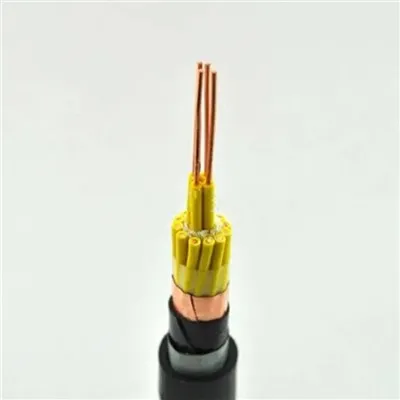

کابل کنترل روشنایی 2.5 کابل Sy
مشخصات کابل کنترل KVV پارامترهای فنی مدل
● ولتاژ فرکانس توان نامی Uo/U 450/750 ولت است.
● دمای مجاز کارکرد طولانی مدت هادی کابل 70 درجه است.
هسته کابل کنترل، هسته مسی است، سطح مقطع اسمی آن 2.5 میلی متر مربع و زیر، 2 تا 61 هسته است. 4 ~ 6mm2,2 ~ 14 هسته؛ 10mm2,2 ~ 10 هسته. دمای کارکرد کابل کنترل: عایق لاستیکی 65 درجه، عایق پی وی سی 70 درجه و 105 درجه دو درجه است.
کابل کنترل KYJY یک کابل کنترلی با روکش پی وی سی زره پوش با هسته مسی با نوار فولادی عایق شده با ولتاژ پایین مقاوم در برابر شعله است. کابل کنترل KYJY مطابق استاندارد GB/T9330.3-2008 تولید شده است.
کابل کنترل آتش، پلی اتیلن متقابل نوع XLPE، کابل مصنوعی پیچ خورده با سیم، رنگ سیم هسته مطابق با GB/T 5023.1 مناسب برای ولتاژ نامی 450/750 ولت دمای تخمگذار کمتر از 0 درجه نیست.
کابل کنترل 4 هسته ای، کابل کنترل byj برای غلاف پلی وینیل کلرید ولتاژ نامی 450/750 ولت، پلی اتیلن متقاطع از نوع XLPE، کابل مصنوعی پیچ خورده با سیم، رنگ سیم هسته مطابق با GB/T 5023.1 و JB/T 873411 ترجیح داده شده است.
کابل کنترل یک کابل کنترل با عایق PVC و روکش PVC است که برای شرکت های صنعتی و معدنی، بخش های انرژی و حمل و نقل مناسب است، برای ولتاژ نامی AC زیر 450/750 ولت برای کنترل، محافظت از خطوط و موارد دیگر.
کابل کنترل 4 هسته ای محافظ، مناسب برای ولتاژ نامی 450/750 ولت دمای کاری بالاتر از 70 درجه نیست، دمای نصب کمتر از 0 درجه نیست.
تفاوت بین کابل کنترل و ابزار دقیق عمدتاً در استفاده است. هر کدام می تواند جامد یا رشته ای باشد. در «روزهای خوب قدیم»، سیمهای پانل کنترل (برای موتورها) باید سیم بزرگتری نسبت به کابلهای ابزار دقیق داشته باشند تا بتوانند جریانهای بیشتر مورد نیاز برای استارتهای موتور را کنترل کنند. آنها معمولاً در زیر پایانه های پیچی خاتمه می یافتند و سیم جامد این پایان را آسان تر می کند.
کابل های ابزار دقیق قطر کمتری داشتند و اغلب از سیم رشته ای ساخته می شدند که انعطاف پذیرتر است. امروزه با استفاده بیشتر از کنترلهای استارت الکترونیکی، عمدتاً سیمکشی کنترل تابلو برق (شکن) است که به سیم با قطر بزرگتر نیاز دارد.
تفاوت دیگر بین این 2 نوع این است که کابل ابزار دقیق معمولاً یک جفت تابدار محافظ (غربال شده) است. این ساختار در خدمت به حداقل رساندن "crosstalk" (کوپلینگ القایی) است که باعث خوانش اشتباه برای ابزار دقیق می شود. سیمهای پنل کنترل، که مدارهایشان در سطوح 125 VDC، 110 VAC یا 220 VAC کار میکرد، عموماً در برابر این مصون بودند و بنابراین نیازی به محافظ نداشتند.
امروزه هنگامی که سیگنال های کنترلی با ولتاژ 24 VDC اجرا می شوند، ساخت جفت پیچ خورده محافظ برای آنها نیز توصیه می شود.
همچنان باید مراقب جداسازی سطح باشید، اما تا زمانی که با ولتاژهای DC پایین (حداکثر 28 ولت)، بارهای مقاومتی و استفاده از کابلهای جفت تابیده محافظ سر و کار دارید، میتوانید هستههای کنترل و ابزار دقیق را در یک کابل ترکیب کنید. مورد نیاز است. (همچنان بهتر است که آنها را جدا نگه دارید.) همچنین باید بارهای القایی (مانند سلونوئیدها و رله ها) را از ابزار دقیق جدا نگه دارید، زیرا آنها می توانند ولتاژهای القایی بالا در هنگام قطع شدن آنها ایجاد کنند.
شما هنوز هم باید اندازه سیمی را انتخاب کنید که برای تحمل حداکثر جریان و عایق برای حداکثر ولتاژ کافی باشد.
آیا می توانید از سیم کنترل پنل برای برق استفاده کنید
سیمهای تابلوی کنترل مستقیماً انرژی الکتریکی را از نقطه توزیع برق سیستم قدرت به خطوط اتصال برق تجهیزات الکتریکی مختلف منتقل میکنند، در حالی که کابلهای برق به طور عمده برای انتقال انرژی الکتریکی قوی در تولید، توزیع، انتقال، تبدیل، و خطوط منبع تغذیه و جریان عبوری زیاد است. کابل برق در خط اصلی سیستم قدرت برای انتقال و توزیع انرژی الکتریکی با عملکرد بزرگ استفاده می شود.
سیم های پانل کنترل مطابق با فرآیندهای تضمین کیفیت و کنترل کیفیت دقیق تولید می شوند. با هدف ارائه خدمات برای بازه زمانی از پیش تعریف شده، سیم های پنل کنترل در تمام طول عمر بی عیب و نقص عمل می کنند.
از مزایای سیم های کنترل پنل می توان به موارد زیر اشاره کرد:
● سبک وزن
● انعطاف پذیری متناسب با هر ساختاری
● کارایی مکانیکی
● برای چندین بخش مفید است
● عملکرد ضد تداخل
● عمر طولانی مدت
● ویژگی مقاوم در برابر سایش
● مواد غیر خورنده
در حالی که انواع مختلفی از سیم های کنترل پنل وجود دارد، اکثر آنها ساختار مشابهی دارند. آنها از هفت بسته سیم جداگانه تشکیل شده اند. در مرکز یک سیم پنل کنترل یک بسته سیمی وجود دارد که توسط شش بسته سیم دیگر احاطه شده است.
اکثر انواع سیم های کنترل پنل از فولاد ساخته شده اند. با این اوصاف، برخی از آنها از فولاد کربنی ساخته شده اند، در حالی که برخی دیگر از فولاد ضد زنگ ساخته شده اند. سیمهای پانل کنترل فولاد کربن قویتر هستند، اما فاقد خواص مقاوم در برابر خوردگی فولاد ضد زنگ هستند. صرف نظر از مواد، سیم های کنترل پنل در حال حاضر قوی هستند زیرا از چندین بسته سیم ساخته شده اند.
چگونه اندازه سیم پنل کنترل را انتخاب کنم
ابتدا بالاترین افت ولتاژ مجاز را اندازه گیری کنید.
دوم، محاسبه جریان بار.
سوم، باید بدانید که مناسبترین کابل، کابلی است که دارای رتبهبندی جریان نزدیک به جریان بار محاسبهشده باشد. چندین نمودار با اندازه کابل و رتبه بندی فعلی مربوطه به راحتی به صورت آنلاین در دسترس هستند. از چنین نموداری برای انتخاب کابل مناسب استفاده کنید.
چهارم، با توجه به سیستم ترجیحی خود، از نمودار برای تعیین افت ولتاژ بر حسب متر یا 100 فوت استفاده کنید.
پنجم، از فرمول اندازه کابل و نرخ جریان زیر برای محاسبه افت ولتاژ در طول واقعی مدار سیمکشی استفاده کنید.
● اگر می خواهید افت ولتاژ بر متر را محاسبه کنید (طول واقعی مدار x افت ولت برای 1 متر) /100
● اگر می خواهید افت ولتاژ را در 100 فوت (طول واقعی مدار x افت ولت برای 100 فوت) پیدا کنید / 100
پس از محاسبه موارد فوق، باید مقداری را که بدست می آورید با ضریب بار ضرب کنید:
ضریب بار=جریان بار که باید توسط کابل گرفته شود/ جریان نامی کابل (که باید در نمودار مورد نظر شما آورده شود).
اکنون، زمانی که جریان بار از کابل عبور می کند، به مقدار افت ولتاژ کابل رسیده اید.
اگر این مقدار کمتر از حداکثر افت ولتاژ مجاز باشد، اندازه کابل انتخاب شده باید مناسب باشد.
اگر مقدار بالاتر از مقدار حداکثر افت ولتاژ مجاز باشد، افت ولتاژ برای کابل بعدی با اندازه بزرگتر مطابق نمودار ارجاع شده باید محاسبه شود. این فرآیند باید تا زمانی ادامه یابد که مقدار افت ولتاژ کمتر از حداکثر مقدار مجاز افت ولتاژ شود.
یک سیم کنترل پنل چند هسته دارد؟
تعداد هسته های کابل برق نسبتا کم است که شامل تک هسته ای، دو هسته ای، 3 هسته ای، 4 هسته ای و 5 هسته ای می شود. با توجه به نیازهای شبکه برق، حداکثر معمولاً 5 هسته است. سیم های کنترل پنل برای انتقال سیگنال های کنترلی استفاده می شوند که شامل تعداد زیادی هسته از 2 هسته تا 61 هسته یا بیشتر است. سیمهای کنترل پنل همچنین از ساختارهای مختلف سیم هسته و اقدامات محافظ برای به دست آوردن اثرات سازگاری الکترومغناطیسی رضایتبخش استفاده میکنند.
سیم های کنترل پنل از چه ساخته شده اند
سیم پانل کنترل از کابل مکانیکی (طناب سیم) ساخته شده است که معمولاً با فولاد گالوانیزه، فولاد ضد زنگ یا آلیاژهای دیگر ساخته می شود. سیمهای پانل کنترل مجموعه یا سیستمی از کابلها و اجزا هستند، مانند اتصالات توپ و ساق که در آن ورودی یا عملی وجود دارد که باعث خروجی یا نتیجه میشود.
نکاتی برای نصب سیم های کنترل پنل
● هسته رسانای کابل ها
برای هسته رسانا، باید بدانید که هسته رسانا از چه ماده ای ساخته شده است، سطح مقطع هسته چقدر است و تعداد الیاف کوچک داخل هسته چقدر است. شما می توانید گزینه های ساخت و ساز مناسب را در نظر بگیرید تا اطمینان حاصل شود که راندمان انتقال کابل کاهش نمی یابد.
مواد هسته و مقطع هسته بر فاصله انتقال تأثیر می گذارد. تعداد فیبرهای کوچک باعث افزایش نرمی هسته (افزایش شعاع خم شدن کابل) و افزایش توانایی جذب لرزش ناشی از ماشین آلات اطراف می شود.
● نوار محافظ کابل ها
نوار محافظ به کنترل کابل های برق برای انتقال بهتر سیگنال ها کمک می کند. آنها از فویل آلومینیومی نازک یا مش مسی قلع اندود ساخته شده اند. مواد ساخته شده از فویل آلومینیومی کاملاً جامد است، بنابراین برای جلوگیری از شکستن لایه ضد تداخل سیم پنل کنترل، باید به شعاع خم مجاز توجه کرد.
● ولتاژ کابل ها
ولتاژ عملیاتی نیز عاملی است که باید هنگام نصب کابل های برق در نظر بگیرید. به طور معمول، کابلهای با ولتاژ 300V/500V یا 0.6/1kV به یک سیستم سینی کابل جداگانه از سیستمهای با ولتاژ پایین هدایت میشوند.<100V.
قبل از نصب سیم پنل کنترل، باید به دقت با الزامات فنی پروژه آشنا شوید تا درک خاصی از محیط عملیاتی داشته باشید و ترکیباتی که کابل برق باید هر روز در معرض آنها قرار گیرد.
بر اساس محیط نصب، سیم های پنل کنترل اغلب به انواع مختلفی با ویژگی هایی مانند کابل های ضد تداخل، کابل های مقاوم در برابر روغن و مواد شیمیایی، کابل های مقاوم در برابر آتش و غیره طبقه بندی می شوند.
در فرآیند نصب سیمهای کنترل پنل، دو عامل مهم وجود دارد که باید به موقعیت نصب بین کابلهای برق و دمای محیط کابلهای برق توجه کنیم.
هر دو عامل فوق مستقیماً بر آمپر تأثیر می گذارند. که بر فرآیند انتقال الکتریکی تجهیزات در فرآیند تولید تأثیر می گذارد.
● موقعیت نصب بین کابل های برق
برای محل نصب بین کابل ها علت اختلاف آمپر به دلیل حرارت ایجاد شده در داخل کابل برق می باشد. در آن زمان، به دلیل فرآیند تبدیل انرژی الکتریکی به انرژی گرمایی، برق از بین خواهد رفت.
اگر کابل ها در کنار یکدیگر قرار گیرند، در هنگام انتقال برق، دمای بین کابل ها طنین انداز می شود و باعث افزایش دمای کل و کاهش آمپر در کابل می شود.
● دمای محیط کابل برق.
دمای محیط نصب تاثیر زیادی روی آمپر کابل دارد. دمای 30 درجه برای جریان ایده آل در نظر گرفته می شود که ضریب تغییر خیلی زیاد نباشد، اما با افزایش دما به 60 درجه، آمپر به میزان قابل توجهی کاهش می یابد. بنابراین در فرآیند نصب سیم های تابلو فرمان باید محیط نصب و همچنین چیدمان کابل ها را به دقت در نظر بگیریم تا کابل ها با بهترین بازده کار کنند.
