Die bestuur van elektriese draad deur middel van leiding is 'n fundamentele vaardigheid in elektriese installasies, wat die veiligheid en organisasie van elektriese stelsels verseker. As 'n ervare verskaffer van elektriese draad, het ek eerstehands gesien hoe die belangrikheid van behoorlike draadroetering in verskillende projekte, van klein residensiële opstellings tot groot kommersiële geboue. In hierdie blog deel ek 'n paar uitgebreide riglyne oor hoe om elektriese draad deur middel van leiding te lei.
Begrip van leiding en sy soorte
Voordat u begin met drade, is dit uiters belangrik om te verstaan wat die leiding is en die verskillende soorte beskikbare soorte. Die leiding is 'n buis wat gebruik word om elektriese bedrading te beskerm en te roete. Daar is verskillende soorte leiding, elk met sy eie eienskappe en toepassings.

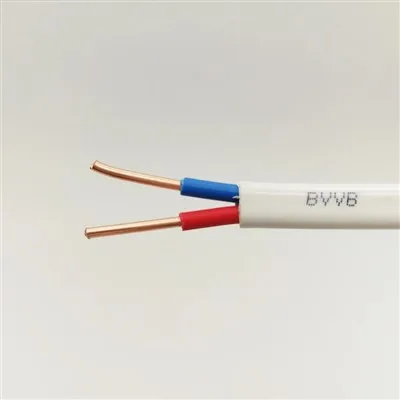

PVC -leiding: Dit is 'n gewilde keuse vir sowel binne- as buite -toepassings as gevolg van die bekostigbaarheid daarvan, liggewig aard en weerstand teen korrosie. PVC -leiding is maklik om te sny en te installeer, wat dit geskik maak vir DIY -projekte. U kan 'n verskeidenheid PVC-geïsoleerde drade in ons voorraad vind, soos dieDubbele kern PVC -geïsoleerde draad, wat goed pas by PVC -leiding.
Metaal lei: Metaalleiding, soos gegalvaniseerde staal of aluminium, bied uitstekende meganiese beskerming en word dikwels in kommersiële en industriële instellings gebruik. Dit kan harde omgewings weerstaan en beter aarding bied as PVC -leiding. Dit is egter swaarder en duurder as PVC.
Buigsame leiding: Buigsame leiding is ideaal vir toepassings waar buigsaamheid benodig word, soos om toestelle te verbind of in gebiede met beperkte ruimte. Dit kan maklik gebuig en rondom hindernisse gelei word.
Beplan u draadroetering
Behoorlike beplanning is die sleutel tot 'n suksesvolle draadroeteprojek. Hier is 'n paar stappe om u te help om effektief te beplan:
- Bepaal die roete: Identifiseer die pad wat die draad van die kragbron na die bestemming moet neem. Oorweeg faktore soos die ligging van elektriese bokse, skakelaars en afsetpunte, sowel as enige hindernisse of gevare langs die pad.
- Bereken die draadgrootte: Die grootte van die draad wat u benodig, hang af van die elektriese las wat dit sal dra. Raadpleeg die National Electrical Code (NEC) of raadpleeg 'n elektrisiën om die toepaslike draadgrootte vir u projek te bepaal. OnsElektriese geïsoleerde 300 - 500V -kabelkom in verskillende groottes voor om aan verskillende vereistes te voldoen.
- Kies die leidinggrootte: Die leidinggrootte moet groot genoeg wees om die drade sonder oorbevolking te akkommodeer. As 'n algemene reël, moet die totale deursnitarea van die drade nie meer as 40% van die interne dwarssnit van die leiding oorskry nie.
- Merk die roete: Gebruik 'n krytlyn of band om die baan van die leiding op die muur of plafon te merk. Dit sal u help om die leiding op 'n reguit en akkurate manier te installeer.
Berei die leiding voor
Nadat u u draadroetering beplan het, is dit tyd om die leiding vir installasie voor te berei.
- Sny die leiding: Gebruik 'n hacksaw, leidingsnyer of PVC -pypknip om die leiding tot die gewenste lengte te sny. Sorg dat die snitte skoon en reguit is.
- Deburr die rande: Nadat u die leiding gesny het, gebruik 'n ontbindingsinstrument om enige skerp rande of bars te verwyder. Dit sal voorkom dat die drade tydens die installasie beskadig word.
- Installeer Conduit -toebehore: Conduit -toebehore, soos elmboë, koppelings en verbindings, word gebruik om dele van die leiding aan te sluit en die rigting van die leiding te verander. Maak seker dat u die toepaslike toebehore vir u leidingstipe en -grootte kies.
- Beveilig die leiding: Gebruik leidingrieme of hangers om die leiding met gereelde tussenposes aan die muur of plafon vas te maak. Dit sal voorkom dat die leiding mettertyd beweeg of versak.
Trek die drade deur die leiding
Noudat die leiding geïnstalleer is, is dit tyd om die drade deur te trek.
- Smeer die leiding: Die toepassing van 'n smeermiddel, soos draadletel, op die binnekant van die leiding, kan dit makliker maak om die drade deur te trek. Dit verminder wrywing en verhoed dat die drade vasstaan.
- Gebruik 'n visband: 'N Visband is 'n lang, buigsame werktuig wat gebruik word om drade deur die leiding te trek. Steek die visband in die een punt van die leiding en voer dit deur totdat dit aan die ander kant verskyn.
- Heg die drade aan: Sodra die visband aan die ander kant van die leiding na vore gekom het, moet u die drade aan die einde van die visband vasmaak met 'n draadklem of band. Maak seker dat die drade veilig aangebring is en dat daar geen los drade is nie.
- Trek die drade: Trek die visband stadig terug deur die leiding en trek die drade daarmee saam. Wees versigtig om nie te hard te trek nie, want dit kan die drade of die leiding beskadig. As die drade vassteek, probeer dan om die leiding te smeer of 'n kleiner visband te gebruik.
- Knip die drade: Sodra die drade deur die leiding getrek is, moet u dit tot die toepaslike lengte sny. Laat genoeg slap aan elke einde om die nodige verbindings te maak.
Elektriese verbindings te maak
Nadat die drade deur die leiding getrek is, is dit tyd om die elektriese verbindings te maak.
- Strook die drade: Gebruik 'n draadstroper om die isolasie van die punte van die drade te verwyder. Maak seker dat u slegs die nodige hoeveelheid isolasie strook, aangesien die blootstelling van te veel draad 'n veiligheidsgevaar kan inhou.
- Verbind die drade: Gebruik draadverbindings, soos draadmoere of krimpverbindings, om die drade aanmekaar te koppel. Maak seker dat die verbindings styf en veilig is.
- Installeer elektriese bokse: Elektriese bokse word gebruik om die elektriese verbindings te huisves en bied 'n veilige en toeganklike ligging vir skakelaars, afsetpunte en ander elektriese toestelle. Installeer die elektriese bokse op die toepaslike liggings en koppel die drade aan die toestelle.
- Toets die kring: Gebruik 'n spanningstoetser voordat u die krag aanskakel om die stroombaan te toets om seker te maak dat dit goed werk. As daar probleme is, soos 'n kortsluiting of 'n grondfout, moet u die probleem oplos en die nodige herstelwerk doen.
Veiligheidsoorwegings
Die routing van elektriese draad deur die leiding kan gevaarlik wees as dit nie behoorlik gedoen word nie. Hier is 'n paar veiligheidsoorwegings om in gedagte te hou:
- Skakel die krag uit: Maak seker dat u die krag by die stroombreker of lontkas uitskakel voordat u met enige elektriese werk begin. Dit sal voorkom dat u elektrokuties word.
- Gebruik behoorlike gereedskap en toerusting: Maak seker dat u die regte gereedskap en toerusting vir die werk gebruik, soos geïsoleerde gereedskap, draadstrook en spanningstoetsers. Dit sal help om beserings te voorkom en te verseker dat die werk veilig gedoen word.
- Volg die NEC: Die National Electrical Code (NEC) bied riglyne en standaarde vir elektriese installasies. Maak seker dat u die NEC volg wanneer u elektriese draad deur die leiding lei om die veiligheid en nakoming van u installasie te verseker.
- Dra beskermende toerusting: Maak seker dat u beskermende toerusting dra, soos handskoene, veiligheidsbril en 'n harde hoed as u met elektriese drade en leiding werk. Dit sal help om u teen beserings te beskerm.
Konklusie
Roetering van elektriese draad deur leiding is 'n ingewikkelde, maar noodsaaklike vaardigheid in elektriese installasies. Deur die riglyne wat in hierdie blog uiteengesit is, te volg, kan u seker maak dat u draadroetesprojek veilig en effektief gedoen word. As 'n elektriese draadverskaffer bied ons 'n wye verskeidenheid elektriese drade en kabels van hoë gehalte, insluitend dieHookup Wire 450V kabel, om aan u spesifieke behoeftes te voorsien. As u enige vrae het of verdere hulp met u draadroeteprojek benodig, moet u asseblief nie huiwer om ons te kontak nie. Ons is hier om u te help met al u elektriese draadbehoeftes en sien uit daarna om moontlike verkrygingsgeleenthede met u te bespreek.
Verwysings
- Nasionale elektriese kode (NEC)
- Handboek vir elektriese bedrading
- Conduit -installasiegids
